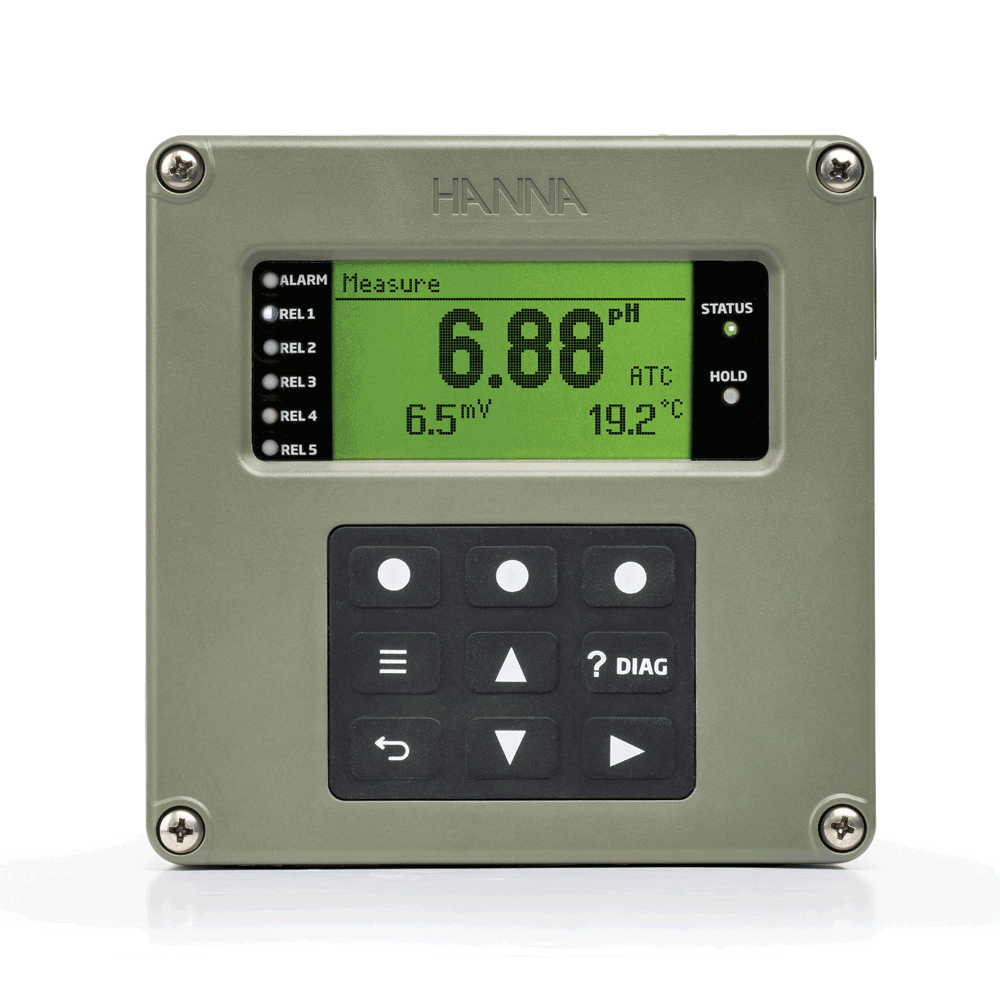

เครื่องวัดคุณภาพน้ำแบบหลายพารามิเตอร์ (One-channel Universal process controller) รุ่น HI510-0320 (3 Relays 2 Analog outputs)

เครื่องวัดคุณภาพน้ำแบบหลายพารามิเตอร์ (One-Channel Universal Process Controller) รุ่น HI510-0320

HI510-0320 ได้รับการออกแบบมาเพื่อปรับให้เข้ากับข้อกำหนดการควบคุมกระบวนการเฉพาะของผู้ใช้ คอนโทรลเลอร์มีจอแสดงผลดอทเมทริกซ์เรืองแสงขนาดใหญ่เพื่อการดูที่ง่ายดาย และมีอินเทอร์เฟซที่ใช้งานง่ายสำหรับตัวเลือกการตั้งค่า ตัวควบคุมใช้ไฟ LED หลายสีเพื่อให้ดูสถานะของเครื่องมือได้ง่าย รวมถึงการเปิดใช้งานรีเลย์ ในโหมดสัญญาณเตือน หรือสถานะพักสาย การดำเนินการเขียนโปรแกรมทั้งหมดทำได้ผ่านแผงปุ่มกดยางวัลคาไนซ์โปรไฟล์ต่ำ หรือใช้การเชื่อมต่อ RS485 กับพีซีที่ใช้ซอฟต์แวร์ที่เข้ากันได้กับ Windows® HI92500

   – อินพุตดิจิตอลสำหรับหัววัด pH และ ORP
   – รีเลย์สูงสุด 5 ตัวสำหรับการควบคุมและการทำความสะอาดตามลำดับ
   – การส่งออกข้อมูลแบบอนาล็อกสูงสุด 4 สำหรับการควบคุมและการตรวจสอบ

ตัวเครื่องนี้สามารถกำหนดค่าด้วยรีเลย์ควบคุมสูงสุด 5 ตัวและเอาต์พุตอะนาล็อก 4 ตัว รีเลย์ควบคุมสามารถตั้งโปรแกรมสำหรับการควบคุมได้หลายปแบบ คือ แบบเปิด/ปิด แบบตามสัดส่วน หรือแบบ PID (Proportional Integral Derivative) หรือใช้สำหรับการตั้งโปรแกรมการทำความสะอาด โดยอินพุตดิจิตอลหรือตามกำหนดเวลา เอาต์พุตอะนาล็อกที่ปรับขนาดได้สามารถใช้กับอุปกรณ์ในระยะไกล รวมถึงเครื่องบันทึกแผนภูมิ PLC หรือ SCADA เอาต์พุตแบบอะนาล็อกสามารถใช้กับอุปกรณ์ควบคุม รวมถึงปั๊มสูบจ่ายและวาล์วที่ยอมรับเอาต์พุต 0-20 หรือ 4-20 มิลลิแอมแปร์

HI510 มีเอาต์พุตแบบดิจิตอล (RS485) ที่ช่วยให้สามารถเชื่อมต่ออุปกรณ์ได้สูงสุด 32 เครื่อง โดยสามารถดูและตั้งโปรแกรมจากระยะไกลได้โดยใช้โปรแกรม HI92500 มีอินเทอร์เฟซผู้ใช้แบบกราฟิกที่ช่วยให้สามารถเปลี่ยนแปลงการตั้งค่าและบันทึกเพื่อถ่ายโอนไปยังตัวเครื่องอื่นๆ ได้

HI510 รองรับการกันน้ำด้วยมาตรฐาน NEMA 4X  พร้อมชุดติดตั้งอเนกประสงค์เพื่อช่วยให้สามารถติดตั้งตัวเครื่อง HI510 Series เข้ากับผนัง ท่อ และแผงได้

การควบคุมตัวเครื่องโดยผ่านโปรแกรม HI92500



แนะนำการใช้งานเครื่องวัดคุณภาพน้ำแบบหลายพารามิเตอร์ (One-Channel Universal Process Controller) รุ่น HI510-0320 (3 Relays, 2 Analog Outputs)

เครื่อง HI510-0320 เป็นเครื่องวัดคุณภาพน้ำแบบหลายพารามิเตอร์ที่ออกแบบมาเพื่อให้สามารถตรวจวัดและควบคุมคุณภาพน้ำในกระบวนการต่าง ๆ ได้อย่างมีประสิทธิภาพ โดยรองรับการวัดพารามิเตอร์สำคัญ เช่น ค่า pH, ORP (Oxidation-Reduction Potential), ความนำไฟฟ้า (Conductivity), TDS (Total Dissolved Solids) และอีกมากมาย เครื่องนี้เหมาะสำหรับการใช้งานในอุตสาหกรรมบำบัดน้ำเสีย, การผลิตอาหารและเครื่องดื่ม, การควบคุมคุณภาพน้ำในโรงงานและระบบบำบัดน้ำต่าง ๆ

คุณสมบัติเด่นของ HI510-0320

• การวัดหลายพารามิเตอร์: รองรับการวัดค่าพารามิเตอร์น้ำหลายค่าในเครื่องเดียว ทำให้ประหยัดเวลาและค่าใช้จ่ายในการตรวจวัด
• การควบคุมและการแจ้งเตือน: มี 3 Relays สำหรับควบคุมอุปกรณ์ภายนอกและการแจ้งเตือนเมื่อค่าพารามิเตอร์เกินกว่าที่กำหนด
• การส่งออกสัญญาณ: มี 2 Analog Outputs (4-20 mA) สำหรับเชื่อมต่อกับระบบควบคุมหรือบันทึกข้อมูล
• หน้าจอ LCD ขนาดใหญ่: แสดงผลการวัดและสถานะการทำงานอย่างชัดเจน พร้อมเมนูการตั้งค่าที่ใช้งานง่าย
• รองรับการเชื่อมต่อกับอุปกรณ์หลายชนิด: สามารถเชื่อมต่อกับหัววัดที่หลากหลาย เช่น หัววัด pH, ORP, ความนำไฟฟ้า และอื่น ๆ

ขั้นตอนการใช้งาน HI510-0320

1. การติดตั้งและการเชื่อมต่อ
   • ติดตั้งเครื่องในตำแหน่งที่เหมาะสมและเชื่อมต่อกับหัววัดที่ต้องการใช้งาน
   • ตรวจสอบการเชื่อมต่อกับระบบไฟฟ้าและระบบน้ำที่ต้องการวัดคุณภาพ
2. การตั้งค่าการวัด
   • เปิดเครื่องและเข้าสู่เมนูการตั้งค่า เลือกพารามิเตอร์ที่ต้องการวัด เช่น pH หรือ ORP
   • ตั้งค่าขอบเขต (setpoints) และการแจ้งเตือนสำหรับ Relays ตามความต้องการ
3. การตรวจสอบและควบคุม
   • เครื่องจะทำการวัดค่าพารามิเตอร์น้ำแบบต่อเนื่อง และแสดงผลลัพธ์บนหน้าจอ LCD
   • หากค่าที่วัดได้เกินขอบเขตที่กำหนด ระบบจะทำการแจ้งเตือนและควบคุมอุปกรณ์ที่เชื่อมต่อโดยใช้ Relays
4. การบันทึกและการส่งออกข้อมูล
   • ข้อมูลการวัดที่ได้สามารถส่งออกไปยังระบบควบคุม SCADA หรือ PLC ผ่านพอร์ต Analog Outputs สำหรับการบันทึกและวิเคราะห์ผล
5. การบำรุงรักษา
   • ตรวจสอบและทำความสะอาดหัววัดเป็นประจำ เพื่อให้การวัดมีความแม่นยำ
   • ตรวจสอบการเชื่อมต่อและสายไฟให้อยู่ในสภาพดีเพื่อป้องกันปัญหาที่อาจเกิดขึ้น

การประยุกต์ใช้งาน

• อุตสาหกรรมบำบัดน้ำเสีย: เหมาะสำหรับการตรวจสอบคุณภาพน้ำในระบบบำบัดน้ำเสีย เช่น การวัดค่า pH และ ORP เพื่อควบคุมกระบวนการบำบัดน้ำ
• การผลิตอาหารและเครื่องดื่ม: ใช้ในการตรวจสอบความเป็นกรด-ด่างและค่าความนำไฟฟ้าในน้ำที่ใช้ในการผลิตอาหารและเครื่องดื่ม
• การควบคุมคุณภาพน้ำในโรงงาน: ใช้ในการตรวจสอบและควบคุมคุณภาพน้ำในกระบวนการผลิตของโรงงานอุตสาหกรรม

สรุป

เครื่องวัดคุณภาพน้ำแบบหลายพารามิเตอร์ HI510-0320 เป็นเครื่องมือที่มีประสิทธิภาพสูงในการวัดและควบคุมคุณภาพน้ำในหลากหลายอุตสาหกรรม ด้วยฟังก์ชันการวัดที่หลากหลายและการแจ้งเตือนที่ทันเวลา ทำให้เหมาะสำหรับการใช้งานในระบบที่ต้องการความแม่นยำและการควบคุมคุณภาพน้ำอย่างเข้มงวด

คู่มือการใช้งาน : Download

สเปคของตัวเครื่อง :

รหัสสินค้า	HI510 Series
ชื่อสินค้า	เครื่องวัดคุณภาพน้ำแบบต่อเนื่อง ประกอบด้วย 2 รุ่น ดังนี้ HI510-0320 : ตัวเครื่อง 1 ช่องการทำงาน โดยมี 3 Relays และ 2 analog outputs HI510-0540 : ตัวเครื่อง 1 ช่องการทำงาน โดยมี 5 Relays และ 4 analog outputs
การควบคุมการเติมสาร	แบบเปิด/ปิด แบบตามสัดส่วน และแบบ PID
Dosing Terminals	สูงสุด 5 relays ขึ้นอยู่กับการใช้งาน
การตั้งค่าการแจ้งเตือน Relays	สูงสุด 5 relays ขึ้นอยู่กับการใช้งาน
การควบคุมการเติมสารเกิน	มี
ระบบความผิดพลาด	มี
สัญญาณออกแบบอนาล็อก	2 หรือ 4, 0 – 22 mA
ความถูกต้อง	±2% full scale
สัญญาณเข้าแบบดิจิตอล	galvanically isolated inputs
สัญญาณดิจิตอล	RS485
ไฟ Backlight	มี
แหล่งจ่ายไฟ	15VA
ฟังก์ชันที่ให้มา	1/2DIN ชนิด NEMA4X รองรับ IP65 มาตรฐานป้องกันผุ่นและน้ำ
ช่องการทำงาน	1 ช่องแบบดิจิตอล
หัววัด pH	HI10X6 – pH และอุณหภูมิ (จำหน่ายเพิ่มเติม)
หัววัด ORP	HI20X4 – ORP และอุณหภูมิ (จำหน่ายเพิ่มเติม)
ชนิดการบันทึกข้อมูล	บันทึกข้อมูลแบบต่อเนื่องสูงสุด 100 ไฟล์ โดยแต่ละไฟล์สามารถบันทึกได้ 8,600 ข้อมูล/ไฟล์ เมื่อข้อมูลที่ถูกบันทึกเต็มไฟล์เก่าที่สุดจะถูกลบข้อมูลแบบอัตโนมัติเพื่อบันทึกข้อมูลใหม่ล่าสุด
การเชื่อมต่อ	RS485 การควบคุมผ่านรีโมท USB-C การดึงข้อมูลหรือการอัพเดทโปรแกรม
โหมดดูการสอบเทียบล่าสุด	มี
การแจ้งเตือนการสอบเทียบ	มี
อนาล็อก เอาต์พุต	สูงสุด 4
หน้าจอแสดงผล	หน้าจอ LCD 128 x 64 พิกเซล
แหล่งจ่ายไฟ	100 – 240 Vac
สภาวะแวดล้อมที่เหมาะสม	-20 – 50 ºC ความชื้นสัมพัทธ์สูงสุด 100%
รองรับมาตรฐานกันน้ำและฝุ่น	IP65
ขนาด	144.0 x 144.0 x 151.3 มม.
น้ำหนัก	1.6 กิโลกรัม
